ZAMEL SUPLA MQTT
Dokument opisuje nawiązanie połączenia dowolneg urządzenia firmy ZAMEL z zainstalowanym firmware SUPLA / MQTT
Co jest potrzebne
- instalacja Home Assistant dostępna z sieci Wi-Fi, do której się połączymy
- zainstalowany na HASS MQTT broker mosquito
Informację jak zainstalować mosquito na Home Assistant znajdziemy tutaj: instalacja mosquito na HASS
Przykładowe urządzenia
- MEW-01 Wi-Fi 3-Fazowy+N Momitor energii elektrycznej
- LEW-01 Wi-Fi 1-Fazowy, 16A Monitor energii elektyycznej
- LIW-01 Wi-Fi Licznik impulsów
- INW-01 Wi-Fi Interfejs 4 wejść sygnalizacyjnych
Połączenie z urządzeniem
Włączamy urządzenie
Dioda na panelu czołowym mruga około 4 razy na sekundę.
Na komputerze lub telefonie wyszukujemy sieć Wi-Fi:
ZAMEL-[nazwa]-[numer]
UWAGA W przypadku połączenia przy pomocy telefonu komórkowego ustawiamy:
Mobile data => off
Przez przeglądarkę internetową łączymy się z adresem:
i ustawiamy parametry sieci Wi-Fi w której ma działać nasze urządzenie.
KONFIGURACJA

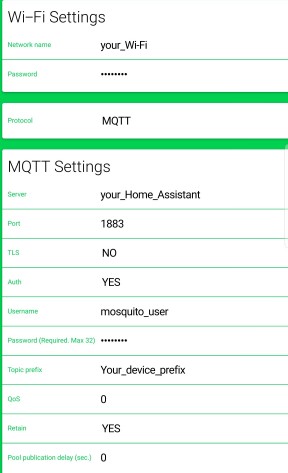

Konfiguracja Wi-Fi
Następnie wybieramy protokół MQTT:
Ustawienia MQTT
Następnie ustawiamy parametry opłączenia z brokerem MQTT:
- Adres naszego Home Assistant
- użytkownika przypisanego do mosquito na naszym Home Assistant
- hasło użytkownika
- prefx wątku MQTT (pocjonalnie)
Na koniec zapisujemy ustawienia i restartujemy urządzenie:
Poprawne połączenie sygnalizowane jest ciągłym świeceniem diody.
Kiedy wejdziemy w ustawienia Home Assiatant w zakładkę MQTT
Settings => Devices & services => MQTT
zobaczymy nasze urządzenie gotowe do dalszej konfiguracji w Home Assistant:
Rozwiązywanie Problemów
- Połączenie z telefonu => patrz UWAGA w rozdziale Połączenie z urządzeniem
- Problem z połączeniem z siecią Wi-Fi - sprawdź konfigurację sieci Wi-Fi. ESP8266 nie obsługuje szerokości kanału 40 MHz. Ustaw 20 MHz.
- Powrót do trybu konfiguracji przytrzymaj przycisk na obudowie przez ok. 8 sekund
Licencja
Niniejszy tekst jest opublikowany na warunkach licencji
Creative Commons Uznanie autorstwa – Na tych samych warunkach
Referencje
Urządzenia do testów i materiały techniczne udostępniła firma ZAMEL
